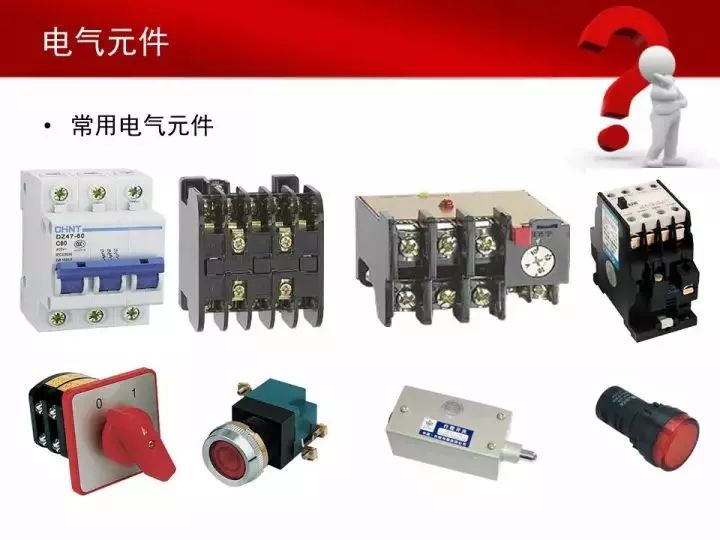

高清图文常用电气元件大全 建议人手一份的电器元件指南

在现代电气工程、自动化控制以及日常电器维修中，了解和识别常用的电气元件是每一位电工、工程师甚至DIY爱好者的基本功。本文将为您带来一份高清图文并茂的常用电气元件大全，建议收藏备用，随时随地查阅。

一、开关类

1. 按钮开关

按钮开关是一种手动控制开关，按下时接通或断开电路，松开后自动复位。常用于控制柜、操作台等。

2. 转换开关

转换开关又称万能开关，可切换多个电路，常用于电压表、电流表的换相测量。

3. 行程开关

行程开关利用机械运动部件的碰撞来控制电路通断，常用于限位保护。

二、保护类

1. 熔断器

熔断器俗称保险丝，当电流超过规定值时熔断，切断电路，起到短路和过载保护。

2. 断路器

断路器可手动或自动切断电路，具有过载、短路和欠压保护功能，广泛应用于配电系统。

3. 热继电器

热继电器利用电流热效应保护电动机免于过载，常用于电动机控制电路。

三、控制类

1. 交流接触器

交流接触器用于远距离频繁接通和断开交流主电路，具有控制功率大、寿命长的特点。

2. 中间继电器

中间继电器用于控制电路中传递信号、增加触点数量或容量。

3. PLC

可编程逻辑控制器（PLC）是工业自动化核心，通过编程实现逻辑控制、定时、计数等功能。

四、执行类

1. 电动机

电动机将电能转化为机械能，驱动各种机械设备。

2. 电磁阀

电磁阀通过电磁力控制流体通断，常用于气动、液压系统。

3. 电动执行器

电动执行器接收信号，驱动阀门、风门等，实现自动调节。

五、测量类

1. 电压表

电压表测量电路电压，并联在被测电路两端。

2. 电流表

电流表测量电路电流，串联在被测电路中。

3. 万用表

万用表可测量电压、电流、电阻等，是电工必备工具。

六、其他常用元件

• 变压器：变换电压，用于电力传输和电子设备。
• 电抗器：限制短路电流，补偿无功功率。
• 电容器：储存电荷，用于滤波、耦合、补偿。
• 电阻器：限制电流，分压、分流。
• 指示灯：指示电路状态或发出信号。
• 接线端子：连接导线，便于布线。

##

以上为常用电气元件高清图文大全，希望能帮助大家快速识别和了解各类元件。建议收藏本教程，随时查阅。在实际应用中，请务必遵循安全规范，正确选型和操作。

（注：本文图片为示意图，实际元件外观请以实物为准。）
